Elektri ülekandevõrk
Elektri põhivõrk koosneb 5135 km elektri õhu- ja kaabelliinidest ja 156 alajaamast. Põhivõrgu selgroo moodustavad võimsad suurte elektrikoguste ülekandmiseks mõeldud 330 kV õhuliinid, kuid kõige enam on võrgus 110 kV õhuliine, mis tagavad elektri jõudmise piirkondadesse.
Sisemaise elektrivõrguga on ühendatud piiriülesed vahelduvvooluühendused Läti ning alalisvooluühendused Soomega.

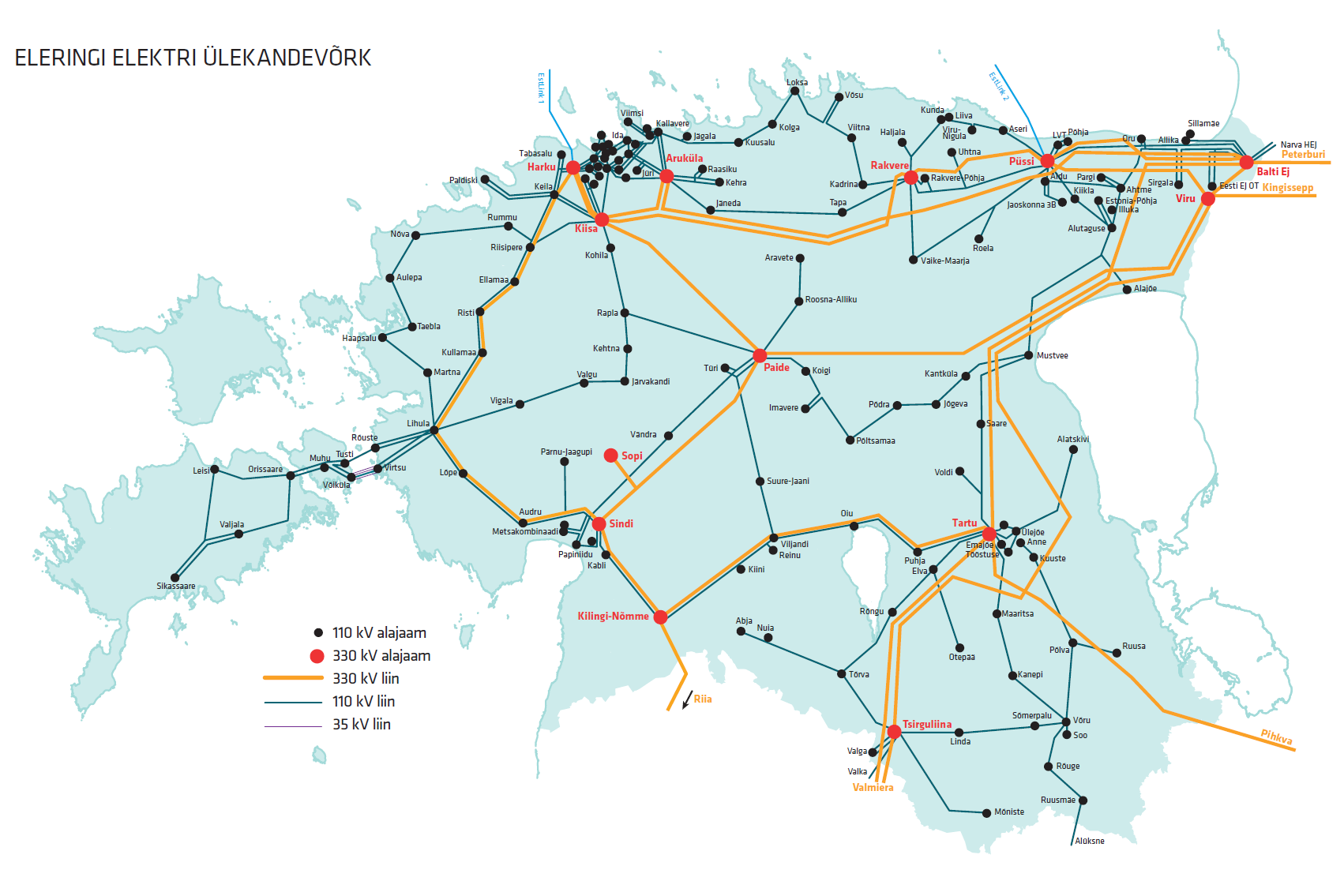

Elektri põhivõrgu kaardi suurendamiseks kliki kaardil.
Õhuliinid
- üle 1 600 kilomeetrit 330 kV liine;
- üle 3 300 kilomeetrit 110 kV liine;
- 5 kilomeetrit 6-35 kV liine

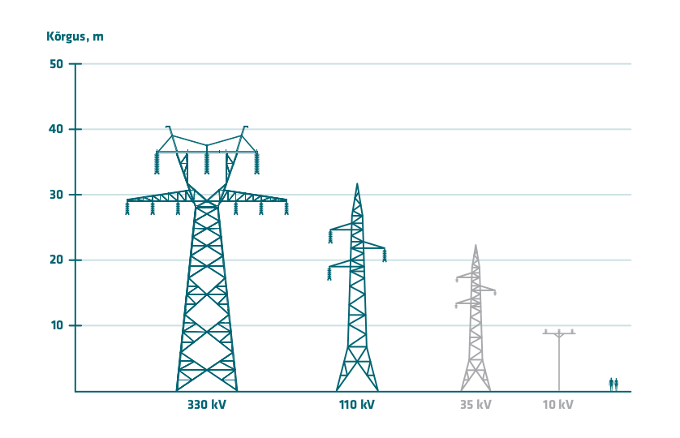

Õhuliini pingeklassi kohta annavad esmast infot mastid. Mida kõrgem pinge, seda suuremad ja kõrgemad on mastid.
Liini pingeklassi on visuaalsel vaatlusel lihtne määrata isolaatorite arvu järgi isolaatorketis.
Mida rohkem on isolaatoreid, seda kõrgem on pinge.
| Liini pinge: Isolaatorketi pikkus: Isolaatorite arv ketis: |
110 kV 1m 7-8 |

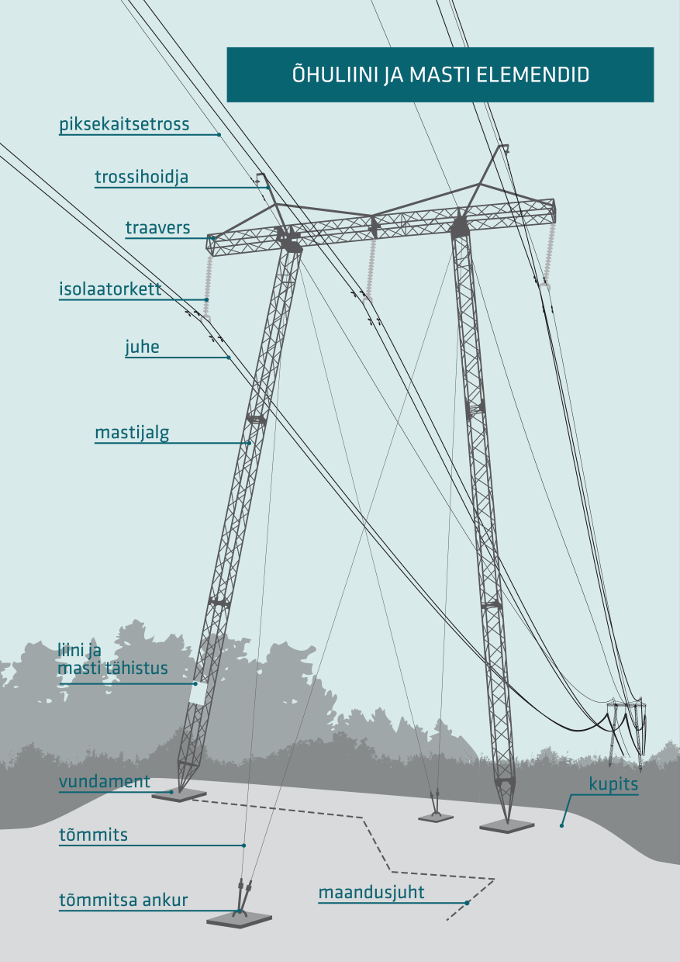

Kõrgepingeliini ja masti elementidest annab ülevaate järgnev joonis.
Kaabelliinid
Vahelduvvoolu kaabelliine on põhivõrgus:
- 112 kilomeetrit 110 kV kaableid
- 23 kilomeetrit 6 kuni 35 kV kaableid
Vahelduvvoolu maakaabelliinid asuvad põhivõrgus ennekõike tiheasustusaladel nagu näiteks Tallinn.
Lisaks opereerib Elering Eesti ja Soome vahelisi alalisvooluühendusi EstLink 1 ja EstLink 2. Mõlemad ühendused koosnevad nii maismaal kui meres kulgevast kaablist. EstLinkide pikkused on:
- EstLink 1 - 54 km
- EstLink 2 - 85 km
